导向轴支座

导向轴支座

导向轴支座

开口夹紧型导向轴支座，提供标准型与加长型，圆法兰/方法兰/切边法兰结构，可选6061铝合金、45钢材质，适用于导向轴与光轴的支撑、固定和定位。

  • 开口夹紧结构，安装、拆卸和位置调整方便
  • 标准型与加长型可选，适配不同夹持长度
  • 圆法兰、方法兰和切边法兰可选，便于匹配安装空间
  • 产品系列HJ-GBJ
  • 可选型号60 个
  • 产品名称开口型导向轴支座
  • 产品类型开口型
  • 材质6061铝合金 / 45钢 / SUS304
  • 表面工艺阳极氧化 / 发黑 / 喷细砂无电解镀镍
  • 结构类型标准型 / 加长型
  • 法兰类型圆法兰 / 方法兰 / 切边法兰
查看全部型号与 SKU →

下载二维图纸 →

产品详情

产品介绍

开口型导向轴支座用于导向轴、光轴的支撑、固定与定位。夹紧式开口结构无需在轴表面加工顶丝定位孔，安装、拆卸和位置调整更方便，适用于自动化设备、直线运动机构、检测设备及工装夹具。

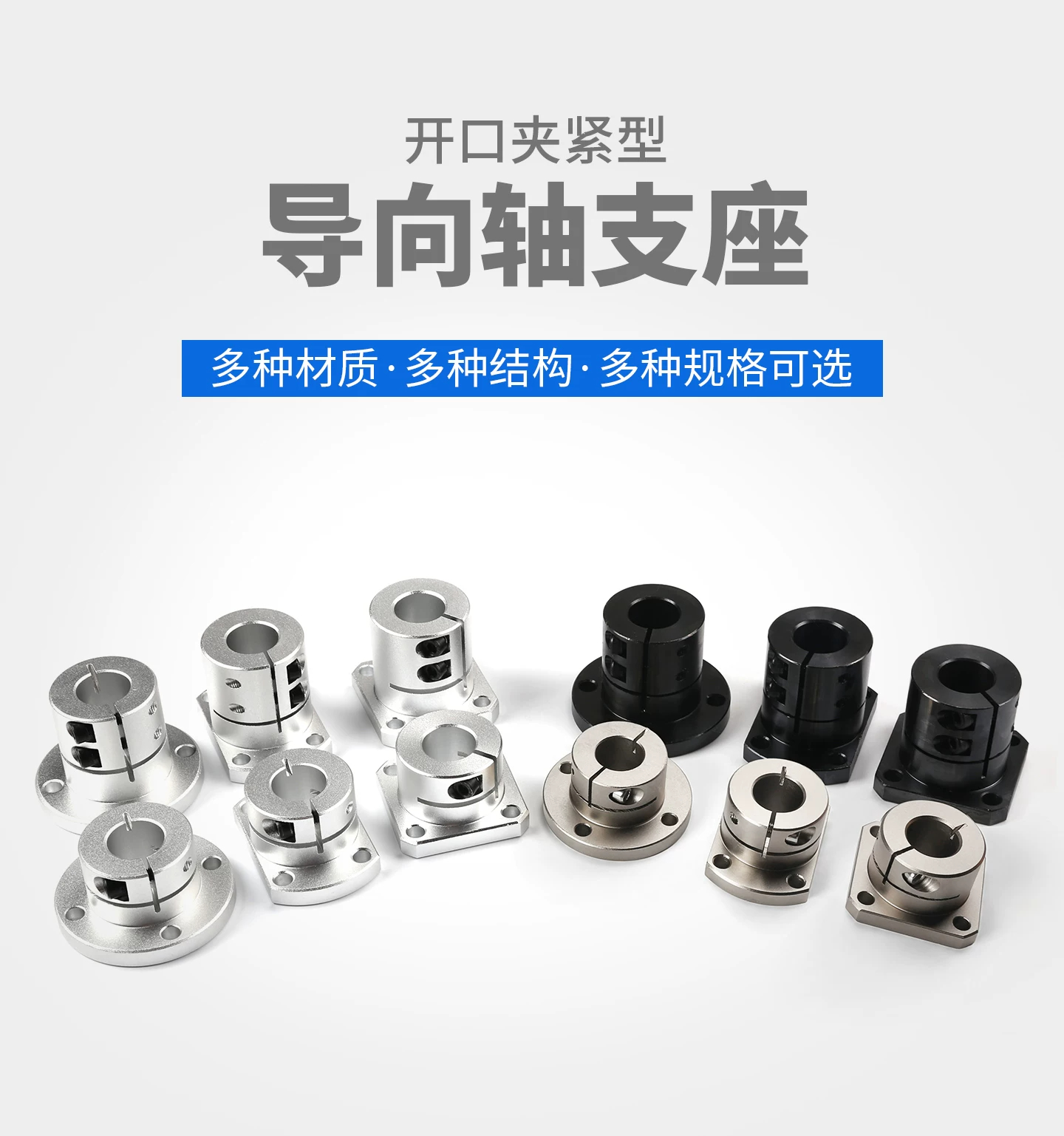

导向轴支座多种材质、结构与规格展示

结构选择

提供标准型与加长型两种支撑长度，并可选择圆法兰、方法兰或切边法兰（对边法兰）。标准型结构紧凑；加长型具有更长的轴向夹持长度；切边法兰适合横向空间受限的设备。具体外形尺寸和安装孔位请以本页尺寸参数表为准。

材质与表面工艺

  • 6061铝合金：重量较轻，可选喷细砂本色阳极氧化或黑色阳极氧化。
  • 45钢：适合需要较高刚性和承载能力的场合，可选发黑、喷细砂无电解镀镍或镀铬。
  • SUS304：适用于对耐腐蚀性能有更高要求的场合。

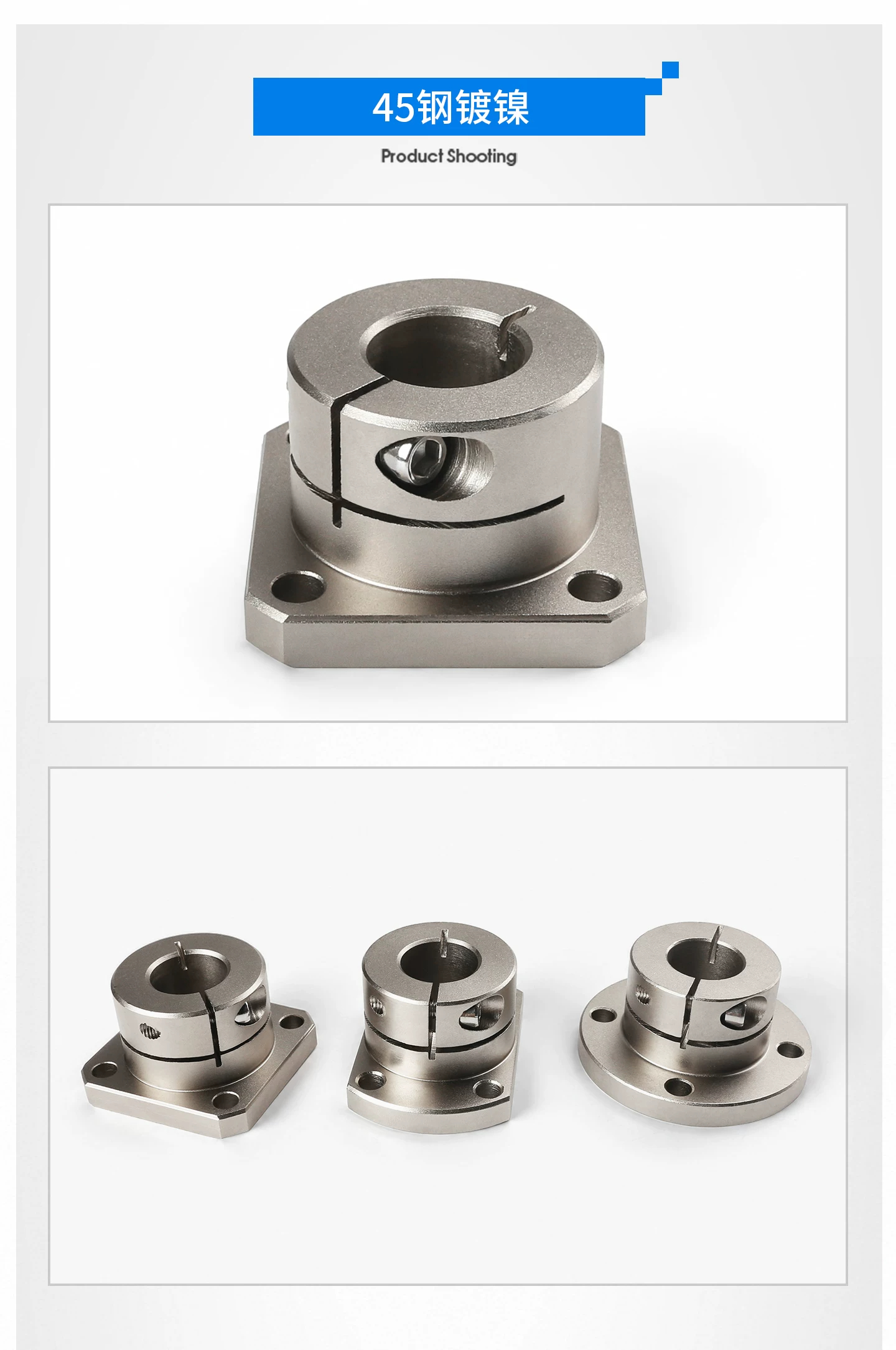

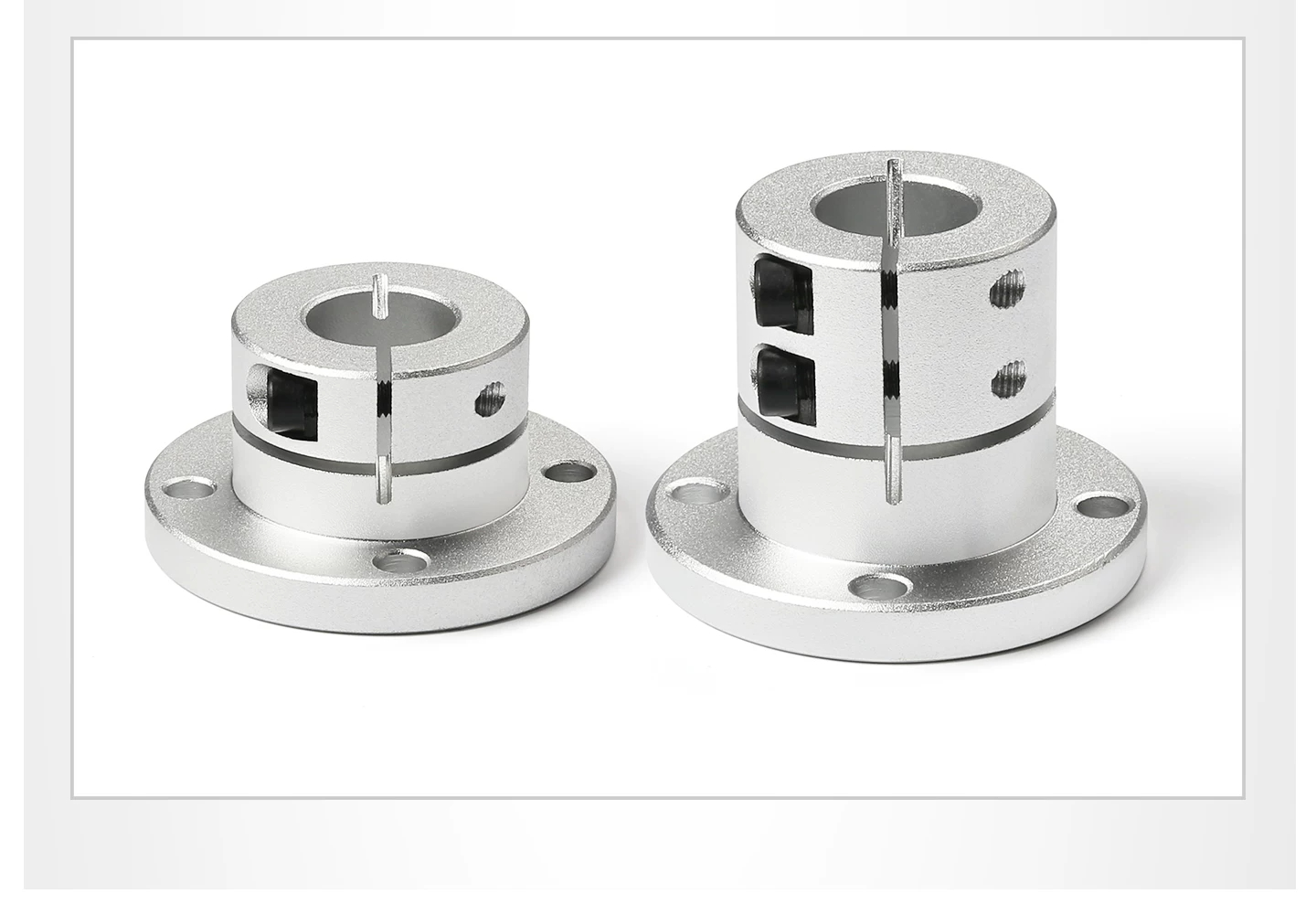

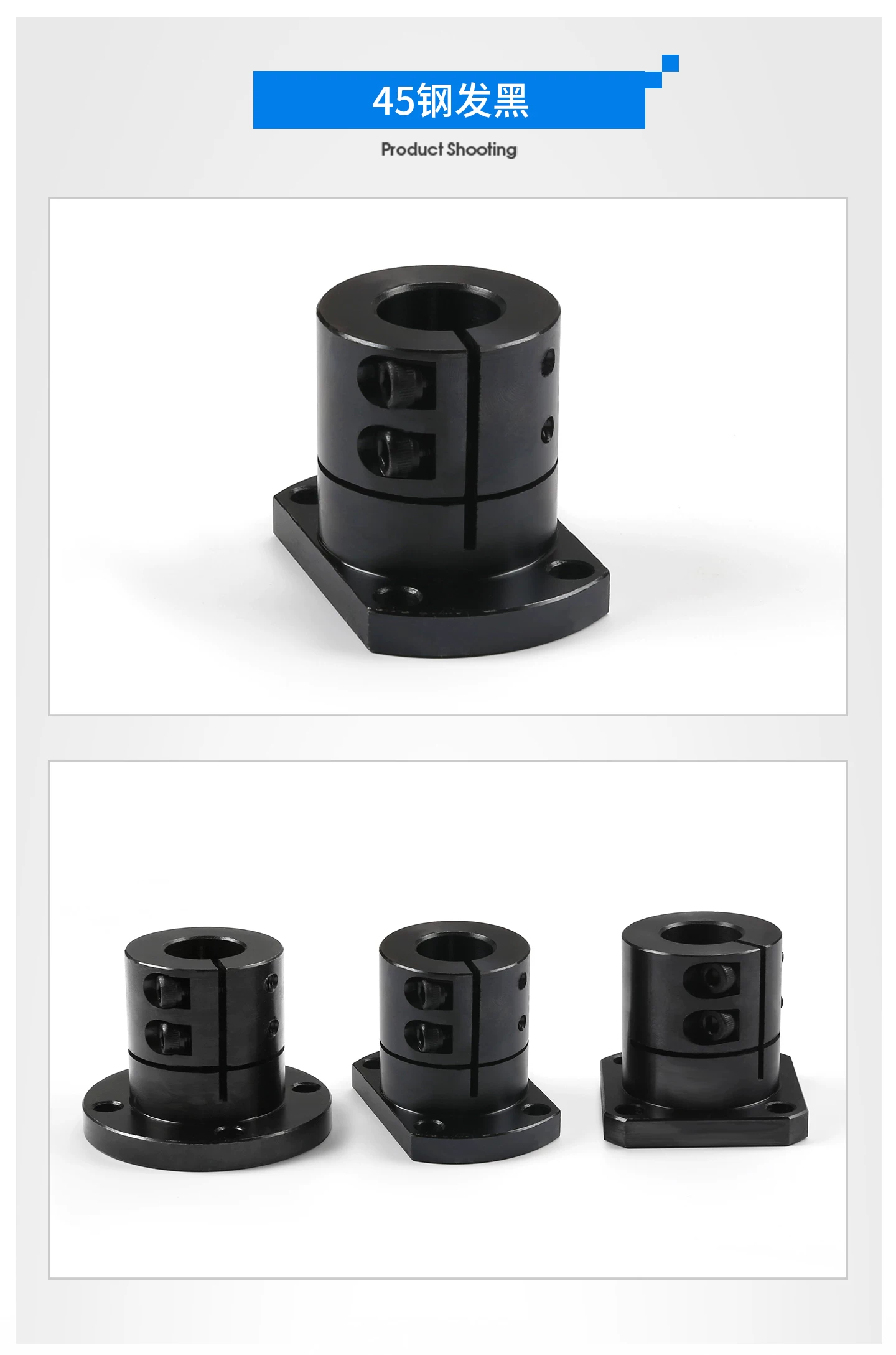

6061铝合金标准型与加长型圆法兰导向轴支座 45钢发黑导向轴支座多种法兰结构 45钢镀镍导向轴支座多种法兰结构

定制与选型支持

支持按图或按样加工。询价时请提供导向轴直径、法兰结构、标准型或加长型、材质、表面处理、数量及安装空间要求；非标项目建议同时提供二维图纸或关键尺寸。

产品特点

  • 开口夹紧结构，安装、拆卸和位置调整方便
  • 标准型与加长型可选，适配不同夹持长度
  • 圆法兰、方法兰和切边法兰可选，便于匹配安装空间
  • 6061铝合金、45钢和SUS304多种材质可选
  • 支持多种表面处理及来图、来样加工

型号与货号

可选型号与 SKU

选择对应型号，可直接带入询价表单。

60 个型号
型号SKU型号名称
HJ-GBJ08-D8HJ-GBJ08-D8铝合金标准型圆法兰支座孔径8mm
HJ-GBJ18-D8HJ-GBJ18-D8铝合金标准型方法兰支座孔径8mm
HJ-GBJ28-D8HJ-GBJ28-D8铝合金标准型切边法兰支座孔8mm
HJ-GBJ08-D10HJ-GBJ08-D10铝合金标准型圆法兰支座孔径10mm
HJ-GBJ18-D10HJ-GBJ18-D10铝合金标准型方法兰支座孔径10mm
HJ-GBJ28-D10HJ-GBJ28-D10铝合金标准型切边法兰支座孔10mm
HJ-GBJ08-D12HJ-GBJ08-D12铝合金标准型圆法兰支座孔径12mm
HJ-GBJ18-D12HJ-GBJ18-D12铝合金标准型方法兰支座孔径12mm
HJ-GBJ28-D12HJ-GBJ28-D12铝合金标准型切边法兰支座孔12mm
HJ-GBL08-D12HJ-GBL08-D12铝合金加长型圆法兰支座孔径12mm
HJ-GBL18-D12HJ-GBL18-D12铝合金加长型方法兰支座孔径12mm
HJ-GBL28-D12HJ-GBL28-D12铝合金加长型切边法兰支座孔12mm
HJ-GBJ08-D13HJ-GBJ08-D13铝合金标准型圆法兰支座孔径13mm
HJ-GBJ18-D13HJ-GBJ18-D13铝合金标准型方法兰支座孔径13mm
HJ-GBJ28-D13HJ-GBJ28-D13铝合金标准型切边法兰支座孔13mm
HJ-GBJ08-D15HJ-GBJ08-D15铝合金标准型圆法兰支座孔径15mm
HJ-GBJ18-D15HJ-GBJ18-D15铝合金标准型方法兰支座孔径15mm
HJ-GBJ28-D15HJ-GBJ28-D15铝合金标准型切边法兰支座孔15mm
HJ-GBJ08-D16HJ-GBJ08-D16铝合金标准型圆法兰支座孔径16mm
HJ-GBJ18-D16HJ-GBJ18-D16铝合金标准型方法兰支座孔径16mm
HJ-GBJ28-D16HJ-GBJ28-D16铝合金标准型切边法兰支座孔16mm
HJ-GBL08-D16HJ-GBL08-D16铝合金加长型圆法兰支座孔径16mm
HJ-GBL18-D16HJ-GBL18-D16铝合金加长型方法兰支座孔径16mm
HJ-GBL28-D16HJ-GBL28-D16铝合金加长型切边法兰支座孔16mm
HJ-GBJ08-D20HJ-GBJ08-D20铝合金标准型圆法兰支座孔径20mm
HJ-GBJ18-D20HJ-GBJ18-D20铝合金标准型方法兰支座孔径20mm
HJ-GBJ28-D20HJ-GBJ28-D20铝合金标准型切边法兰支座孔20mm
HJ-GBL08-D20HJ-GBL08-D20铝合金加长型圆法兰支座孔径20mm
HJ-GBL18-D20HJ-GBL18-D20铝合金加长型方法兰支座孔径20mm
HJ-GBL28-D20HJ-GBL28-D20铝合金加长型切边法兰支座孔20mm
HJ-GBJ08-D25HJ-GBJ08-D25铝合金标准型圆法兰支座孔径25mm
HJ-GBJ18-D25HJ-GBJ18-D25铝合金标准型方法兰支座孔径25mm
HJ-GBJ28-D25HJ-GBJ28-D25铝合金标准型切边法兰支座孔25mm
HJ-GBL08-D25HJ-GBL08-D25铝合金加长型圆法兰支座孔径25mm
HJ-GBL18-D25HJ-GBL18-D25铝合金加长型方法兰支座孔径25mm
HJ-GBL28-D25HJ-GBL28-D25铝合金加长型切边法兰支座孔25mm
HJ-GBJ08-D30HJ-GBJ08-D30铝合金标准型圆法兰支座孔径30mm
HJ-GBJ18-D30HJ-GBJ18-D30铝合金标准型方法兰支座孔径30mm
HJ-GBJ28-D30HJ-GBJ28-D30铝合金标准型切边法兰支座孔30mm
HJ-GBL08-D30HJ-GBL08-D30铝合金加长型圆法兰支座孔径30mm
HJ-GBL18-D30HJ-GBL18-D30铝合金加长型方法兰支座孔径30mm
HJ-GBL28-D30HJ-GBL28-D30铝合金加长型切边法兰支座孔30mm
HJ-GBJ08-D35HJ-GBJ08-D35铝合金标准型圆法兰支座孔径35mm
HJ-GBJ18-D35HJ-GBJ18-D35铝合金标准型方法兰支座孔径35mm
HJ-GBJ28-D35HJ-GBJ28-D35铝合金标准型切边法兰支座孔35mm
HJ-GBL08-D35HJ-GBL08-D35铝合金加长型圆法兰支座孔径35mm
HJ-GBL18-D35HJ-GBL18-D35铝合金加长型方法兰支座孔径35mm
HJ-GBL28-D35HJ-GBL28-D35铝合金加长型切边法兰支座孔35mm
HJ-GBJ08-D40HJ-GBJ08-D40铝合金标准型圆法兰支座孔径40mm
HJ-GBJ18-D40HJ-GBJ18-D40铝合金标准型方法兰支座孔径40mm
HJ-GBJ28-D40HJ-GBJ28-D40铝合金标准型切边法兰支座孔40mm
HJ-GBL08-D40HJ-GBL08-D40铝合金加长型圆法兰支座孔径40mm
HJ-GBL18-D40HJ-GBL18-D40铝合金加长型方法兰支座孔径40mm
HJ-GBL28-D40HJ-GBL28-D40铝合金加长型切边法兰支座孔40mm
HJ-GBJ08-D50HJ-GBJ08-D50铝合金标准型圆法兰支座孔径50mm
HJ-GBJ18-D50HJ-GBJ18-D50铝合金标准型方法兰支座孔径50mm
HJ-GBJ28-D50HJ-GBJ28-D50铝合金标准型切边法兰支座孔50mm
HJ-GBL08-D50HJ-GBL08-D50铝合金加长型圆法兰支座孔径50mm
HJ-GBL18-D50HJ-GBL18-D50铝合金加长型方法兰支座孔径50mm
HJ-GBL28-D50HJ-GBL28-D50铝合金加长型切边法兰支座孔50mm

产品参数

规格参数表

产品基础参数

产品名称 开口型导向轴支座
产品类型 开口型
材质 6061铝合金 / 45钢 / SUS304
表面工艺 阳极氧化 / 发黑 / 喷细砂无电解镀镍
结构类型 标准型 / 加长型
法兰类型 圆法兰 / 方法兰 / 切边法兰
支持定制 来图加工 / 来样加工
使用场景 自动化设备、直线运动机构
单位 mm

型号说明

圆法兰型代码 方法兰型代码 对边法兰型代码 类型 安装孔 材质 表面处理
HJ-GBJ01 HJ-GBJ11 HJ-GBJ21 标准型 通孔 S45C 发黑
HJ-GBJ02 HJ-GBJ12 HJ-GBJ22 标准型 通孔 S46C 喷细砂无电解镀镍
HJ-GBJ03 HJ-GBJ13 HJ-GBJ23 标准型 通孔 S47C 镀铬
HJ-GBJ06 HJ-GBJ16 HJ-GBJ26 标准型 通孔 SUS304 /
HJ-GBJ08 HJ-GBJ18 HJ-GBJ28 标准型 通孔 A6061 喷细砂本色阳极氧化
HJ-GBJ09 HJ-GBJ19 HJ-GBJ29 标准型 通孔 A6062 黑色阳极氧化
HJ-GBL01 HJ-GBL11 HJ-GBL21 加长型 通孔 S45C 发黑
HJ-GBL02 HJ-GBL12 HJ-GBL22 加长型 通孔 S46C 喷细砂无电解镀镍
HJ-GBL03 HJ-GBL13 HJ-GBL23 加长型 通孔 S47C 镀铬
HJ-GBL06 HJ-GBL16 HJ-GBL26 加长型 通孔 SUS304 /
HJ-GBL08 HJ-GBL18 HJ-GBL28 加长型 通孔 A6061 喷细砂本色阳极氧化
HJ-GBL09 HJ-GBL19 HJ-GBL29 加长型 通孔 A6062 黑色阳极氧化

标准圆法兰

孔径 D [mm] D1[mm] H[mm] L[mm] T[mm] B[mm] S1[mm] X[mm] P.C.D[mm] S[mm] Y[mm] d1[mm] d2[mm] d[mm] M粗牙螺纹 附属螺栓M*长度
8 24.8 39 18 4.8 10 1.2~1.8 7.5 32 1.2~1.8 3.5 7.5 4.6 3.5 M4 M4*10
10 29.8 49 20 4.8 10 1.2~1.8 10 40 1.2~1.8 3 9 5.6 4.5 M5 M5*10
12 31.8 52 22 5.8 10 1.2~1.8 11 42 1.2~1.8 4 9 5.6 4.5 M5 M5*12
13 31.8 52 24 5.8 12 1.2~1.8 11 42 1.2~1.8 4 9 5.6 4.5 M5 M5*12
15 34.8 56 27 5.8 12 1.2~1.8 12 46 1.2~1.8 5 9 5.6 5.5 M5 M5*12
16 34.8 56 30 5.8 12 1.2~1.8 12 46 1.2~1.8 5 9 5.6 5.5 M5 M5*12
20 39.8 64 32 7.8 12 1.2~2.3 14 52 1.2~1.8 6 9 5.6 6.6 M5 M5*16
25 44.8 69 38 7.8 15 1.2~2.3 17 57 1.2~1.8 6 9 5.6 6.6 M5 M5*16
30 54.8 79 40 9.8 15 1.2~2.3 20 67 1.2~1.8 10 12 6.6 6.6 M6 M6*20
35 59.8 94 48 9.8 15 1.2~2.3 23 77 1.2~1.8 12 12 6.6 9 M6 M6*20
40 69.8 104 55 11.8 18 1.2~2.3 26 87 1.2~1.8 13 14 9 9 M8 M8*25
50 84.8 119 65 11.8 22 1.2~2.3 32 102 1.2~1.8 16 18 11 9 M10 M10*35

标准方法兰

孔径 D [mm] D1[mm] H[mm] L[mm] T[mm] B[mm] S1[mm] X[mm] P.C.D[mm] K[mm] S[mm] Y[mm] d1[mm] d2[mm] d[mm] M粗牙螺纹 附属螺栓M*长度
8 24.8 39 18 4.8 10 1.2~1.8 7.5 32 30 1.2~1.8 3.5 7.5 4.6 3.5 M4 M4*10
10 29.8 49 20 4.8 10 1.2~1.8 10 40 38 1.2~1.8 3 9 5.6 4.5 M5 M5*10
12 31.8 52 22 5.8 10 1.2~1.8 11 42 40 1.2~1.8 4 9 5.6 4.5 M5 M5*12
13 31.8 52 24 5.8 12 1.2~1.8 11 42 40 1.2~1.8 4 9 5.6 4.5 M5 M5*12
15 34.8 56 27 5.8 12 1.2~1.8 12 46 44 1.2~1.8 5 9 5.6 5.5 M5 M5*12
16 34.8 56 30 5.8 12 1.2~1.8 12 46 44 1.2~1.8 5 9 5.6 5.5 M5 M5*12
20 39.8 64 32 7.8 12 1.2~2.3 14 52 50 1.2~1.8 6 9 5.6 6.6 M5 M5*16
25 44.8 69 38 7.8 15 1.2~2.3 17 57 54 1.2~1.8 6 9 5.6 6.6 M5 M5*16
30 54.8 79 40 9.8 15 1.2~2.3 20 67 60 1.2~1.8 10 12 6.6 6.6 M6 M6*20
35 59.8 94 48 9.8 15 1.2~2.3 23 77 71 1.2~1.8 12 12 6.6 9 M6 M6*20
40 69.8 104 55 11.8 18 1.2~2.3 26 87 81 1.2~1.8 13 14 9 9 M8 M8*25
50 84.8 119 65 11.8 22 1.2~2.3 32 102 94 1.2~1.8 16 18 11 9 M10 M10*35

标准切边法兰

孔径 D [mm] D1[mm] H[mm] L[mm] T[mm] B[mm] S1[mm] X[mm] W[mm] P[mm] F[mm] S[mm] Y[mm] d1[mm] d2[mm] d[mm] M粗牙螺纹 附属螺栓M*长度
8 24.8 39 18 4.8 10 1.2~1.8 7.5 27 25 20 1.2~1.8 3.5 7.5 4.6 3.5 M4 M4*10
10 29.8 49 20 4.8 10 1.2~1.8 10 32 33 23 1.2~1.8 3 9 5.6 4.5 M5 M5*10
12 31.8 52 22 5.8 10 1.2~1.8 11 34 35 25 1.2~1.8 4 9 5.6 4.5 M5 M5*12
13 31.8 52 24 5.8 12 1.2~1.8 11 34 35 25 1.2~1.8 4 9 5.6 4.5 M5 M5*12
15 34.8 56 27 5.8 12 1.2~1.8 12 37 37 27 1.2~1.8 5 9 5.6 5.5 M5 M5*12
16 34.8 56 30 5.8 12 1.2~1.8 12 37 37 27 1.2~1.8 5 9 5.6 5.5 M5 M5*12
20 39.8 64 32 7.8 12 1.2~2.3 14 42 43 30 1.2~1.8 6 9 5.6 6.6 M5 M5*16
25 44.8 69 38 7.8 15 1.2~2.3 17 47 46 34 1.2~1.8 6 9 5.6 6.6 M5 M5*16
30 54.8 79 40 9.8 15 1.2~2.3 20 57 50 45 1.2~1.8 10 12 6.6 6.6 M6 M6*20
35 59.8 94 48 9.8 15 1.2~2.3 23 66 58 50 1.2~1.8 12 12 6.6 9 M6 M6*20
40 69.8 104 55 11.8 18 1.2~2.3 26 76 67 55 1.2~1.8 13 14 9 9 M8 M8*25
50 84.8 119 65 11.8 22 1.2~2.3 32 91 82 60 1.2~1.8 16 18 11 9 M10 M10*35

加长圆法兰

孔径 D [mm] D1[mm] H[mm] L[mm] T[mm] B[mm] S1[mm] X[mm] P.C.D[mm] S[mm] Y[mm] d1[mm] d2[mm] d[mm] M粗牙螺纹 附属螺栓M*长度
12 31.8 52 33 5.8 20 1.2~1.8 11 42 1.2~1.8 1.2~1.8 9 5.6 4.5 M5 M5*12
16 34.8 56 45 5.8 24 1.2~1.8 12 46 1.2~1.8 1.2~1.8 9 5.6 5.5 M5 M5*12
20 39.8 64 48 7.8 24 1.2~2.3 14 52 1.2~1.8 1.2~2.3 9 5.6 6.6 M5 M5*16
25 44.8 69 57 7.8 30 1.2~2.3 17 57 1.2~1.8 1.2~2.3 9 5.6 6.6 M5 M5*16
30 54.8 79 60 9.8 30 1.2~2.3 20 67 1.2~1.8 1.2~2.3 12 6.6 6.6 M6 M6*20
35 59.8 94 72 9.8 30 1.2~2.3 23 77 1.2~1.8 1.2~2.3 12 6.6 9.6 M6 M6*20
40 69.8 104 82.5 11.8 36 1.2~2.3 26 87 1.2~1.8 1.2~2.3 14 9 9.6 M8 M8*25
50 84.8 119 97.5 11.8 44 1.2~2.3 32 102 1.2~1.8 1.2~2.3 18 11 9.6 M10 M10*35

加长方法兰

孔径 D [mm] D1[mm] H[mm] L[mm] T[mm] B[mm] S1[mm] X[mm] P.C.D[mm] K[mm] S[mm] Y[mm] d1[mm] d2[mm] d[mm] M粗牙螺纹 附属螺栓M*长度
12 31.8 52 33 5.8 20 1.2~1.8 11 42 40 1.2~1.8 1.2~1.8 9 5.6 4.5 M5 M5*12
16 34.8 56 45 5.8 24 1.2~1.8 12 46 44 1.2~1.8 1.2~1.8 9 5.6 5.5 M5 M5*12
20 39.8 64 48 7.8 24 1.2~2.3 14 52 50 1.2~1.8 1.2~2.3 9 5.6 6.6 M5 M5*16
25 44.8 69 57 7.8 30 1.2~2.3 17 57 54 1.2~1.8 1.2~2.3 9 5.6 6.6 M5 M5*16
30 54.8 79 60 9.8 30 1.2~2.3 20 67 60 1.2~1.8 1.2~2.3 12 6.6 6.6 M6 M6*20
35 59.8 94 72 9.8 30 1.2~2.3 23 77 71 1.2~1.8 1.2~2.3 12 6.6 9.6 M6 M6*20
40 69.8 104 82.5 11.8 36 1.2~2.3 26 87 81 1.2~1.8 1.2~2.3 14 9 9.6 M8 M8*25
50 84.8 119 97.5 11.8 44 1.2~2.3 32 102 94 1.2~1.8 1.2~2.3 18 11 9.6 M10 M10*35

加长切边法兰

孔径 D [mm] D1[mm] H[mm] L[mm] T[mm] B[mm] S1[mm] X[mm] W[mm] P[mm] F[mm] S[mm] Y[mm] d1[mm] d2[mm] d[mm] M粗牙螺纹 附属螺栓M*长度
12 31.8 52 33 5.8 20 1.2~1.8 11 34 35 25 1.2~1.8 1.2~1.8 9 5.6 4.5 M5 M5*12
16 34.8 56 45 5.8 24 1.2~1.8 12 37 37 27 1.2~1.8 1.2~1.8 9 5.6 5.5 M5 M5*12
20 39.8 64 48 7.8 24 1.2~2.3 14 42 43 30 1.2~1.8 1.2~2.3 9 5.6 6.6 M5 M5*16
25 44.8 69 57 7.8 30 1.2~2.3 17 47 46 34 1.2~1.8 1.2~2.3 9 5.6 6.6 M5 M5*16
30 54.8 79 60 9.8 30 1.2~2.3 20 57 50 45 1.2~1.8 1.2~2.3 12 6.6 6.6 M6 M6*20
35 59.8 94 72 9.8 30 1.2~2.3 23 66 58 50 1.2~1.8 1.2~2.3 12 6.6 9.6 M6 M6*20
40 69.8 104 82.5 11.8 36 1.2~2.3 26 76 67 55 1.2~1.8 1.2~2.3 14 9 9.6 M8 M8*25
50 84.8 119 97.5 11.8 44 1.2~2.3 32 91 82 60 1.2~1.8 1.2~2.3 18 11 9.6 M10 M10*35

工程文件

CAD 图纸

3D 图纸

应用

用途与应用场景

适用于自动化设备、直线运动机构、检测设备、工装夹具以及需要对导向轴或光轴进行可靠支撑与定位的机械装置。

自动化设备 包装机械 数控机床 物料输送

选型说明

如何选择导向轴支座

  1. 1确认导向轴直径，孔径 D 应与实际轴径对应
  2. 2根据夹持长度选择标准型或加长型
  3. 3根据安装面与周边空间选择圆法兰、方法兰或切边法兰
  4. 4根据重量、刚性和使用环境选择6061铝合金、45钢或SUS304
  5. 5核对安装孔距、外形尺寸、表面处理和数量；非标要求请提供图纸

安装说明

安装与使用说明

  1. 1清洁导向轴、支座内孔和设备安装面，确认无毛刺及异物
  2. 2将支座放置在安装面上，先预紧法兰安装螺栓并保留调整余量
  3. 3将导向轴插入支座内孔，确认轴径与孔径匹配且插入顺畅
  4. 4调整支座位置和导向轴同轴度，避免强行装配
  5. 5按对角顺序均匀锁紧法兰螺栓，再逐步锁紧夹紧螺钉
  6. 6安装后检查导向轴位置、夹紧状态和运动是否顺畅，并在运行初期复查紧固状态
